스프링 MVC 전체 구조

직접 만든 MVC 프레임워크와 스프링 MVC를 비교해보자



직접 만든 MVC 프레임워크 구조

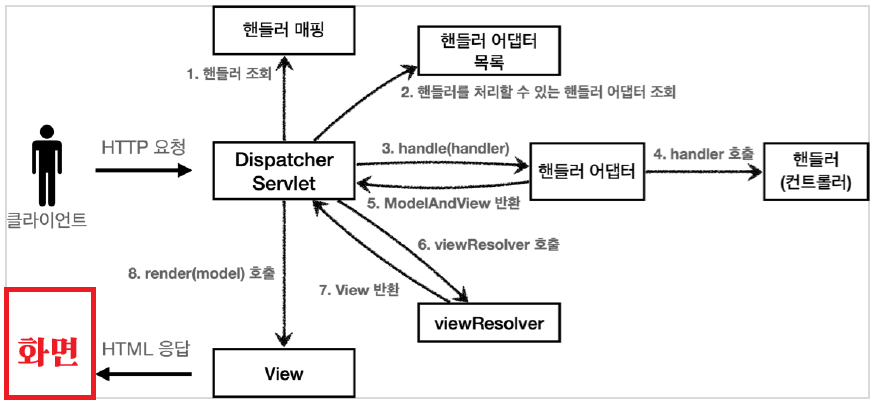

SpringMVC 구조



---

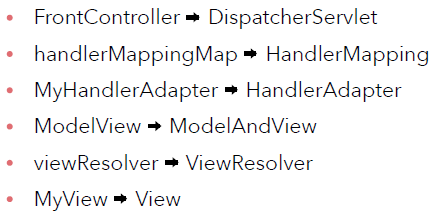

직접 만든 프레임워크 => 스프링 MVC 비교

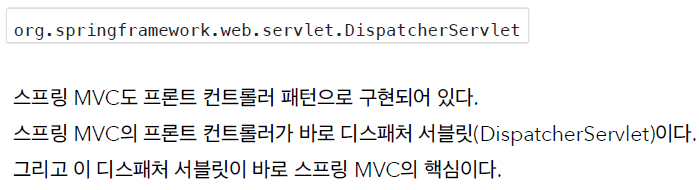

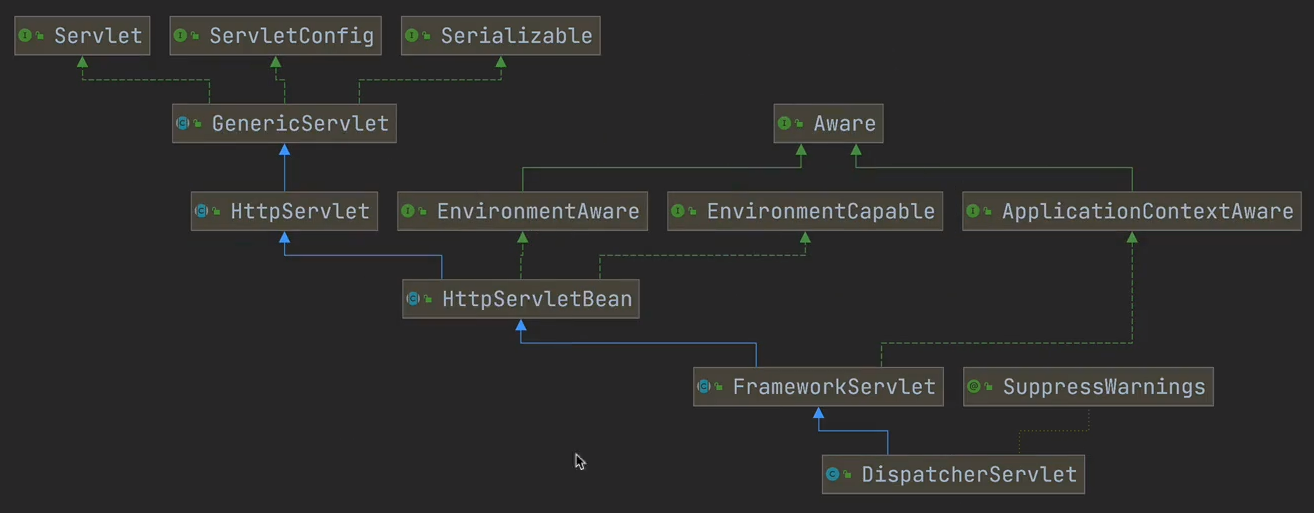

DispatcherServlet 구조 살펴보기

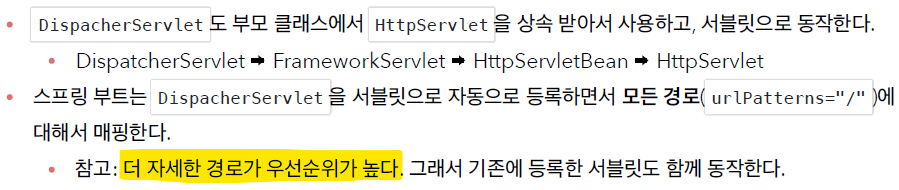

DispacherServlet 서블릿 등록

그림

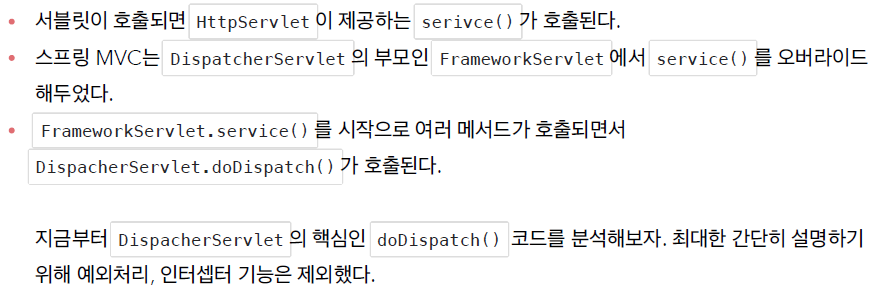

요청 흐름

DispacherServlet.doDispatch()

    protected void doDispatch(HttpServletRequest request, HttpServletResponse
            response) throws Exception {

        HttpServletRequest processedRequest = request;
        HandlerExecutionChain mappedHandler = null;
        ModelAndView mv = null;

		// 1. 핸들러 조회
        mappedHandler = getHandler(processedRequest);

        if (mappedHandler == null) {
            noHandlerFound(processedRequest, response);
            return;
        }
		// 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
        HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

        // 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
        mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
        processDispatchResult(processedRequest, response, mappedHandler, mv,
                dispatchException);
    }

    private void processDispatchResult(HttpServletRequest request,
                                       HttpServletResponse response,
                                       HandlerExecutionChain mappedHandler,
                                       ModelAndView mv,
                                       Exception exception) throws Exception {
	// 뷰 렌더링 호출
        render(mv, request, response);
    }

    protected void render(ModelAndView mv, HttpServletRequest request,
                          HttpServletResponse response) throws Exception {
    	View view;
        String viewName = mv.getViewName();

		// 6. 뷰 리졸버를 통해서 뷰 찾기, 7. View 반환
        view = resolveViewName(viewName, mv.getModelInternal(), locale, request);
		// 8. 뷰 렌더링
        view.render(mv.getModelInternal(), request, response);
    }





SpringMVC 구조

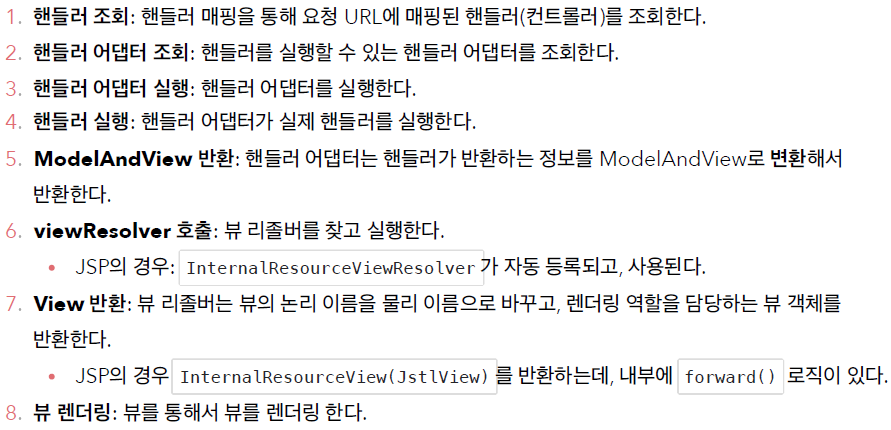

동작 순서

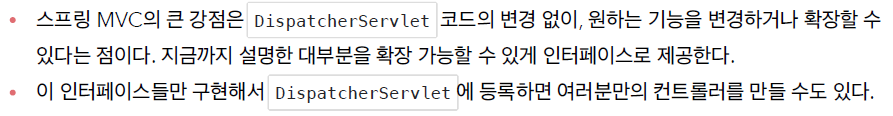

인터페이스 살펴보기

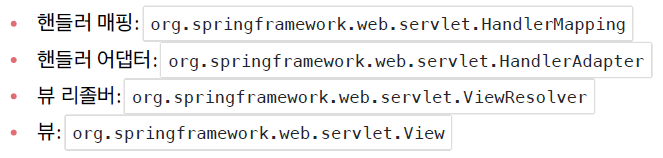

주요 인터페이스 목록



정리

스프링 MVC는 코드 분량도 매우 많고, 복잡해서 내부 구조를 다 파악하는 것은 쉽지 않다.

사실 해당 기능을 직접 확장하거나 나만의 컨트롤러를 만드는 일은 없으므로 걱정하지 않아도 된다.

왜냐하면 스프링 MVC는 전세계 수 많은 개발자들의 요구사항에 맞추어 기능을 계속 확장해왔고,

그래서 웹 애플리케이션을 만들 때 필요로 하는 대부분의 기능이 이미 다 구현되어 있다.



그래도 이렇게 핵심 동작방식을 알아두어야

향후 문제가 발생했을 때 어떤 부분에서 문제가 발생했는지 쉽게 파악하고, 문제를 해결할 수 있다.

그리고 확장 포인트가 필요할 때, 어떤 부분을 확장해야 할지 감을 잡을 수 있다.



실제 다른 컴포넌트를 제공하거나 기능을 확장하는 부분들은 강의를 진행하면서 조금씩 설명 예정.

지금은 전체적인 구조가 이렇게 되어 있구나 하고 이해하면 된다.
